[razvanb08]

Salut!

Statia mi-a intrat in protectie azi dimineata dupa vreo 10-15 minute de ascultat muzica.

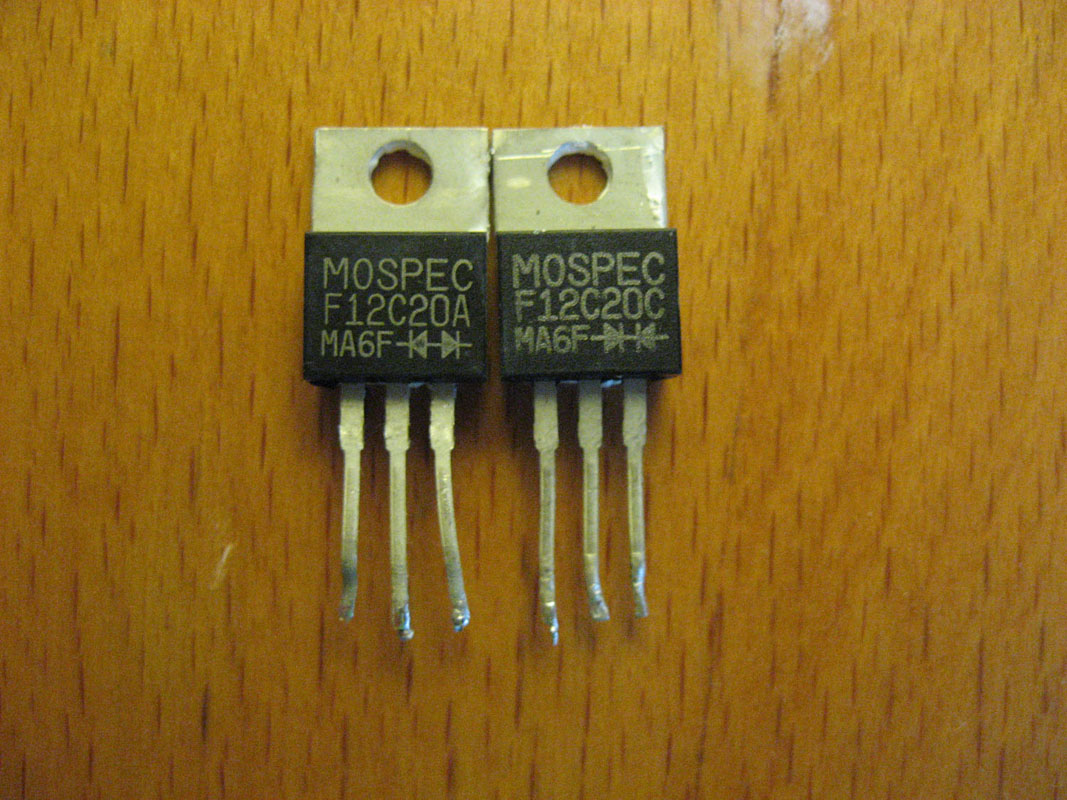

Am desfacut-o , am masurat cu un multimetru rezistentele tranzistorilor si am dezlipit 4 de pe placa ,care imi indicau rezistenta 0. Dupa ce am cautat modelul pe net, am aflat ca sunt redresoare de putere . Nu stiu exact daca trebuie sau nu sa aiba o anumita rezistenta dar dupa ce le-am scos am probat statia si nu mai intra in protectie. Precizez ca nu i-am dat semnal audio, decat i-am legat alimentarea.

Modelul respectiv nu l-am gasit. Poate reuseste cineva sa-mi zica de unde pot lua ceva asemanator.
Am gasit putine specificatii despre model : Switchmode dual fast recovery power rectifier, 200V, 12A.

Multumesc! O zi buna!

[Dj Dog]

verifica si etajul final e f probabil sa ai 1-2 tranzistori strapunsi

[razvanb08]

Am sa ii verific, pana acum pe partea de alimentare totul pare a fi ok.

[light_man]

am unul pe masa la reparat care exact aceleasi simptome prezinta. E vorba de un SAL SAF 3070 (predecesorul lui WRC 500). aceleasi 2 sunt toasted...de la alimentarea pe condensator...

[razvanb08]

Diodele alea din poza le-am mai masurat 1 data , in mod corect , si sunt ok.
Am gasit un tranzistor final in scurt, Toshiba 2SA1943 pe care l-am scos, am mai facut o proba, dar tot in protectie imi intra .

[light_man]

vezi ca trebuie sa mai ai 2-4 diode pe alimentare.

[razvanb08]

4 diode sunt in total si le-am verificat pe toate si sunt ok.
Am fost cu statia la cineva mai priceput, si mi-a mai gasit un tranzistor in scurt.
Urmeaza sa inlocuiesc tranzistorii si sa o testez sa vad daca merge.

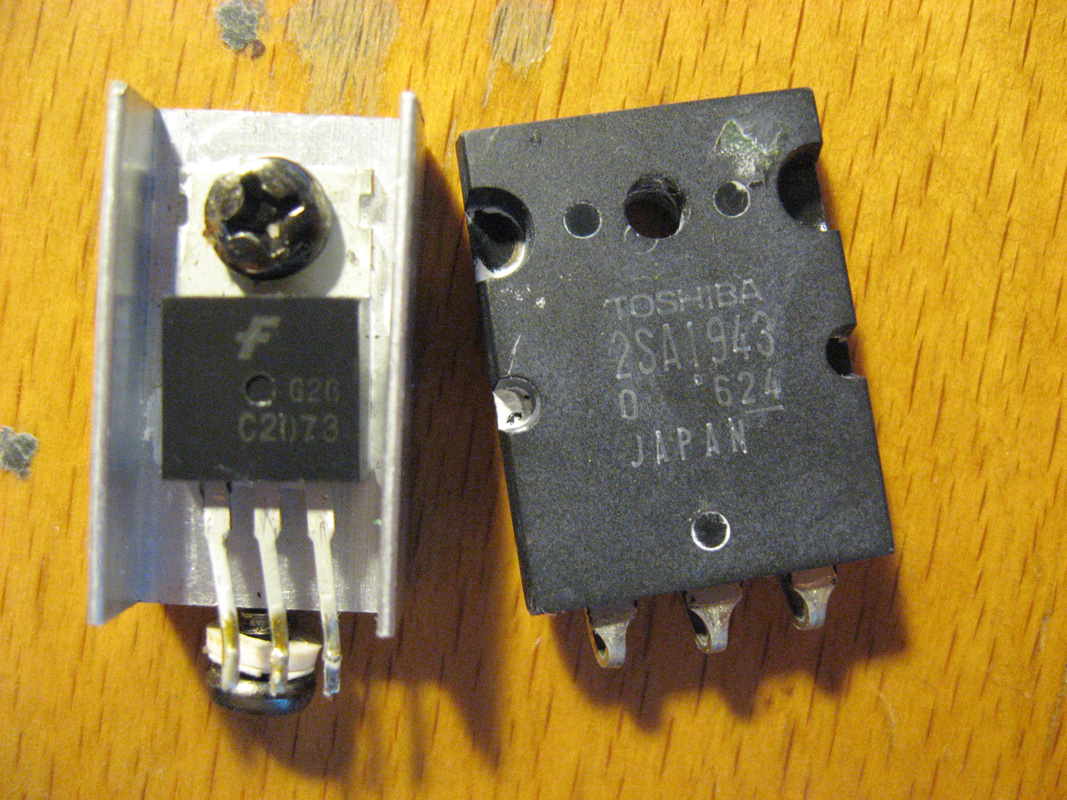

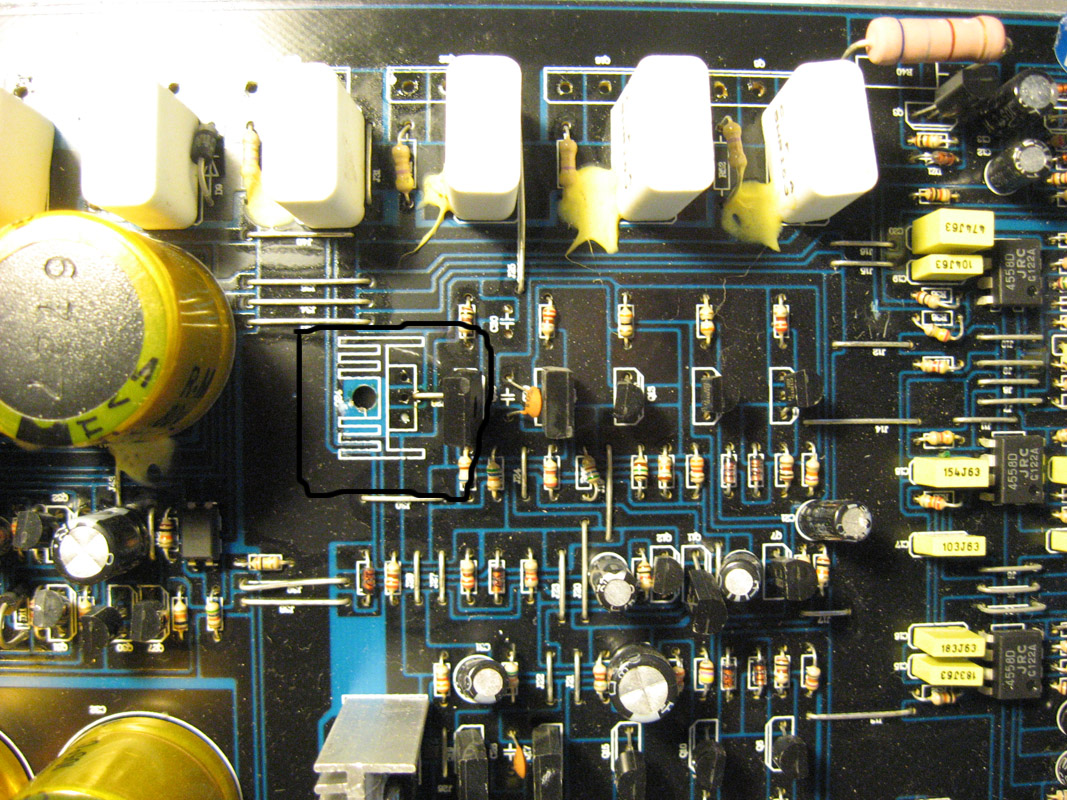

Pun si poze cu tranzitorii in scurt si locatia ultimului dintre ei, care e prins de un radiator mic de aluminiu.

[light_man]

prefinal ? pare a fi

eu am fost mai putin norocos...am obtinut schema amplifului si se pare ca cineva a inlocuit bipolarii cu mosuri

[Dj Dog]

da si mie schema te rog pe adresa trafurilacomanda@yahoo.com te rog
vreau sa ii fac putin tunning la amplifu meu si m-ar ajuta schema

[razvanb08]

@light_man - prefinal este. Trebuie sa imi ajunga deseara inlocuitorii si sunt tare curios daca o sa mearga acum.
@Dj Dog cred ca light_man a gasit schema la SAL SAF 3070.

[Dj Dog]

[o&g]

sfat: inlocuieste toti finalii si prefinalii ca sa fie echilibrati... daca ii pui asa (aia originali cu altii cumparati ) nu o sa aibe viata lunga din cauza diferentelor de parametrii.

Bafta

[razvanb08]

Asta o sa fac, dar deocamdata mai am 1 problema.
Am probat statia, cu semnal pe ea, volumul nu l-am dat foarte tare, mi-a mers aprox 2-3 minute dupa care a intrat in protectie.
I-am mai dat drumul 1 data si mi-a ars toate sigurantele.
Am verificat toti tranzistorii de pe partea de alimentare si cei finali si prefinali pt scurt dar nu am gasit.
Aveti idee ce s-a intamplat ?

[light_man]

razvane, vezi daca nu poti sa pornesti doar partea de alimenate...cumva cu etajele finale scoase din circuit, macar sa iti dai seama ce e baiu..
sal-ul ce-l am aici..mai are si 4 tr in sursa.. 2 irfz44 si 2n3904 care erau in scurt...verifica apoi pune finalii in sarcina..

p.s. dj dog: ii bai oricum cu el vezi pozele de pe elforum...o sa fac azi mai detailate
p.s. 2 : are cineva un SAL SAF 3070 sau WRC 500 si e dornic sa-l desfaca pt 2 poze si sau 2-3 info ??

[Dj Dog]

razvane da-mi un mp cu mail-ul tau sa iti dau manualul de service al amplificatorului, am facut rost de el
